五十一張圖告訴你，你的管道和閥門布置錯在哪

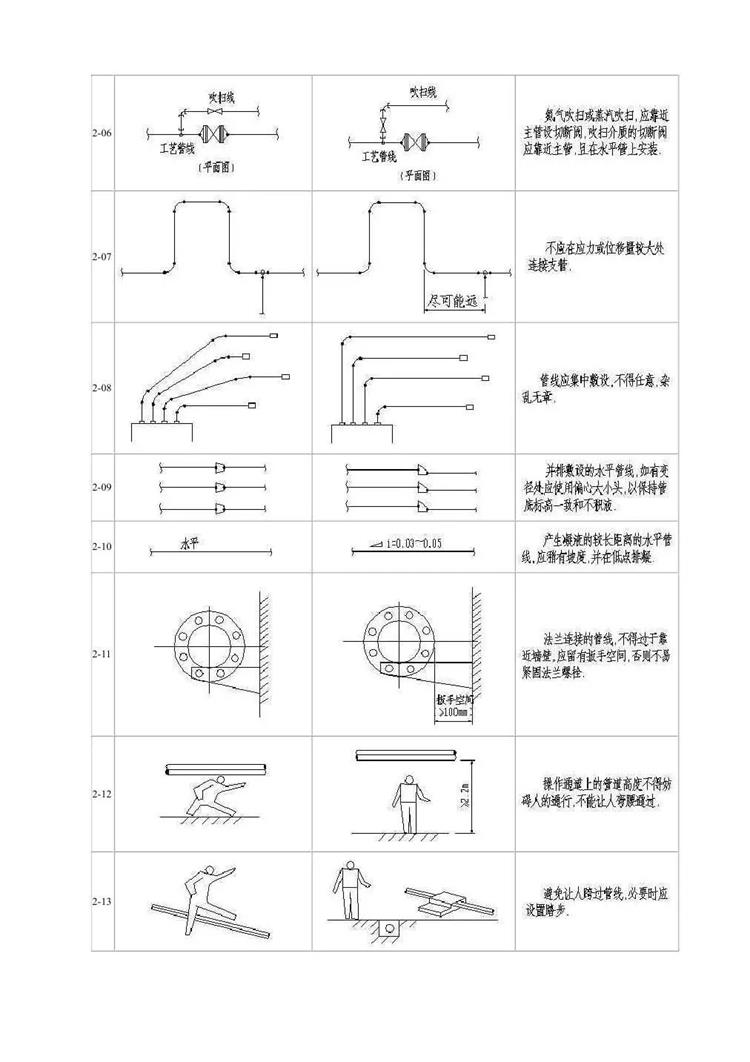

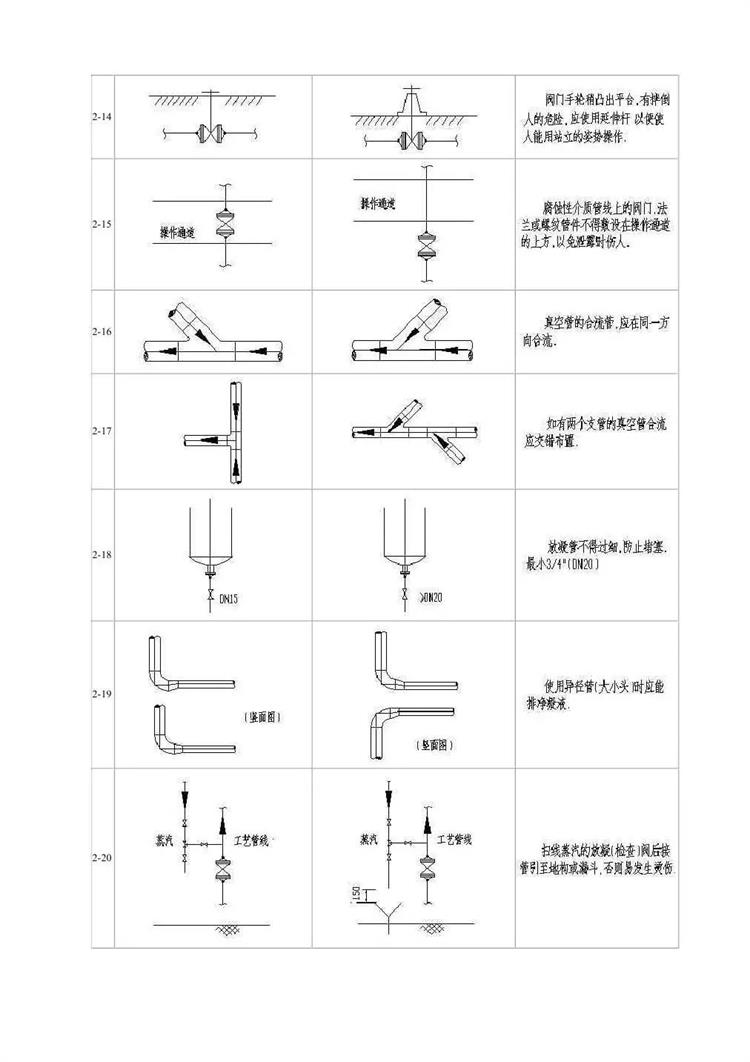

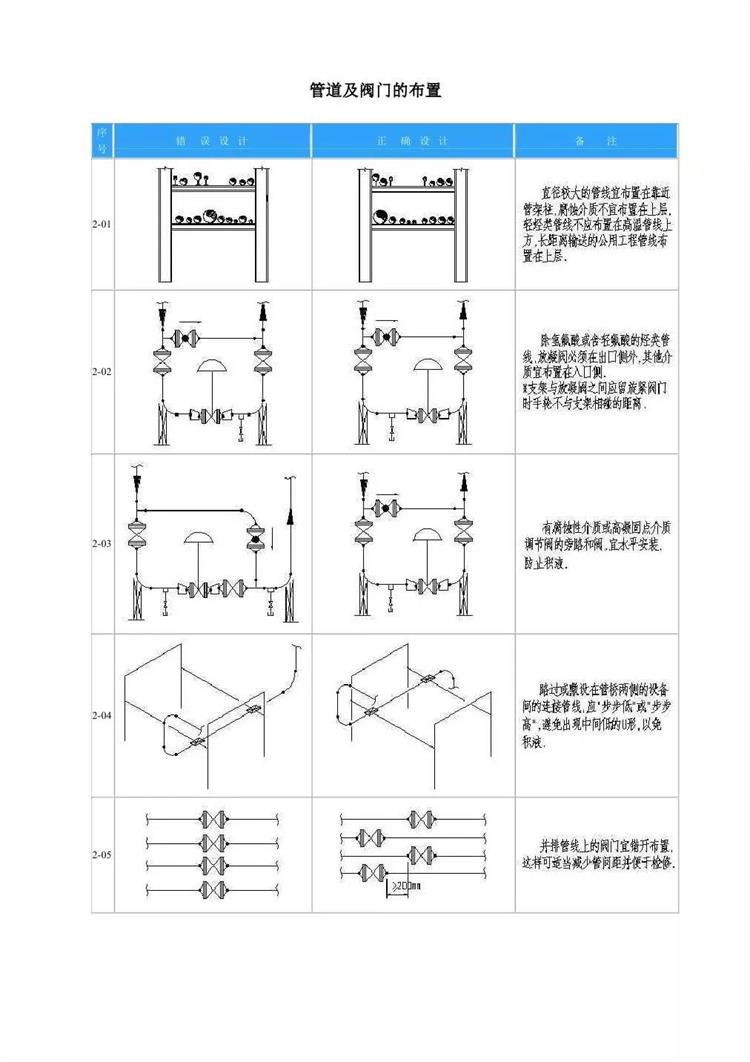

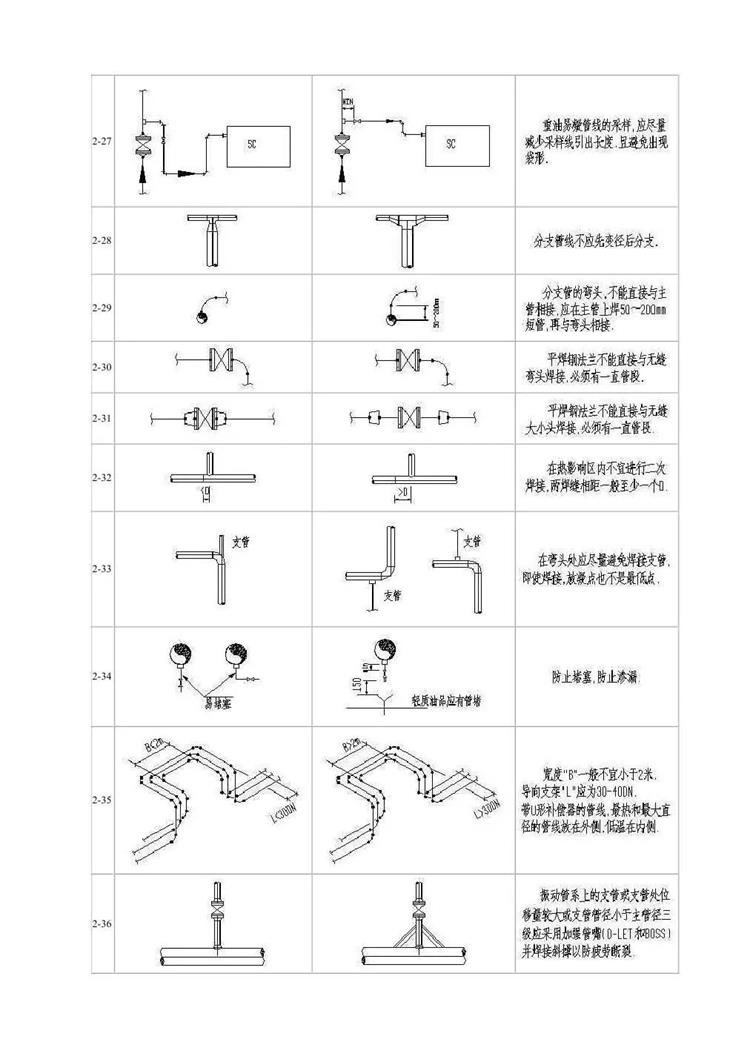

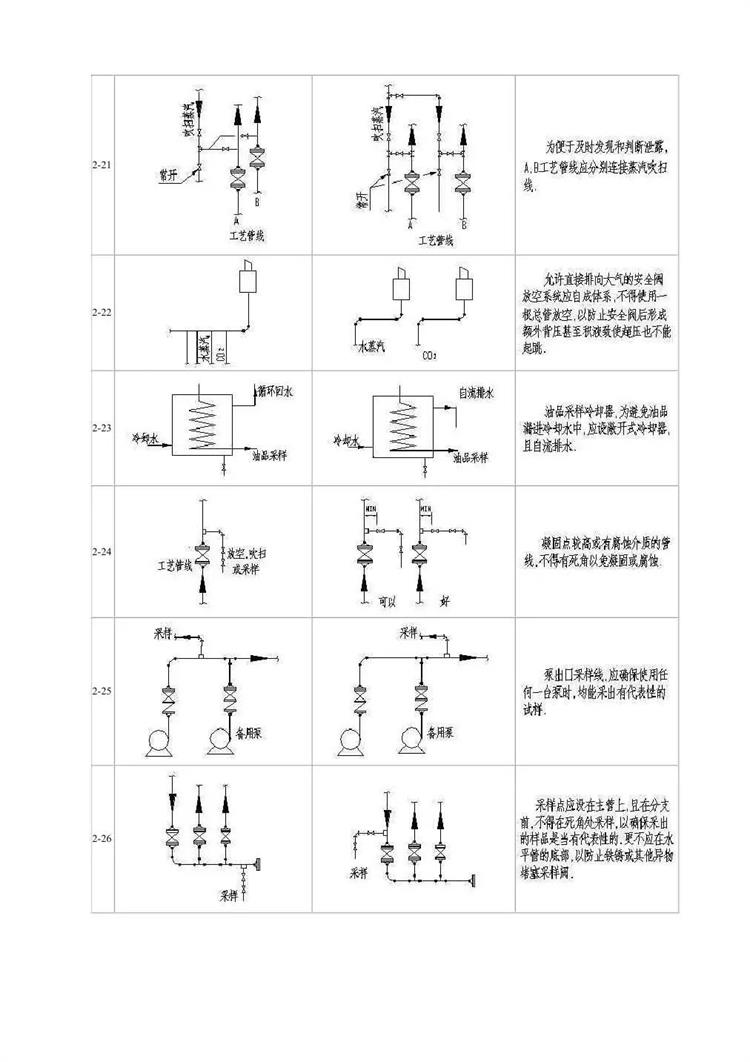

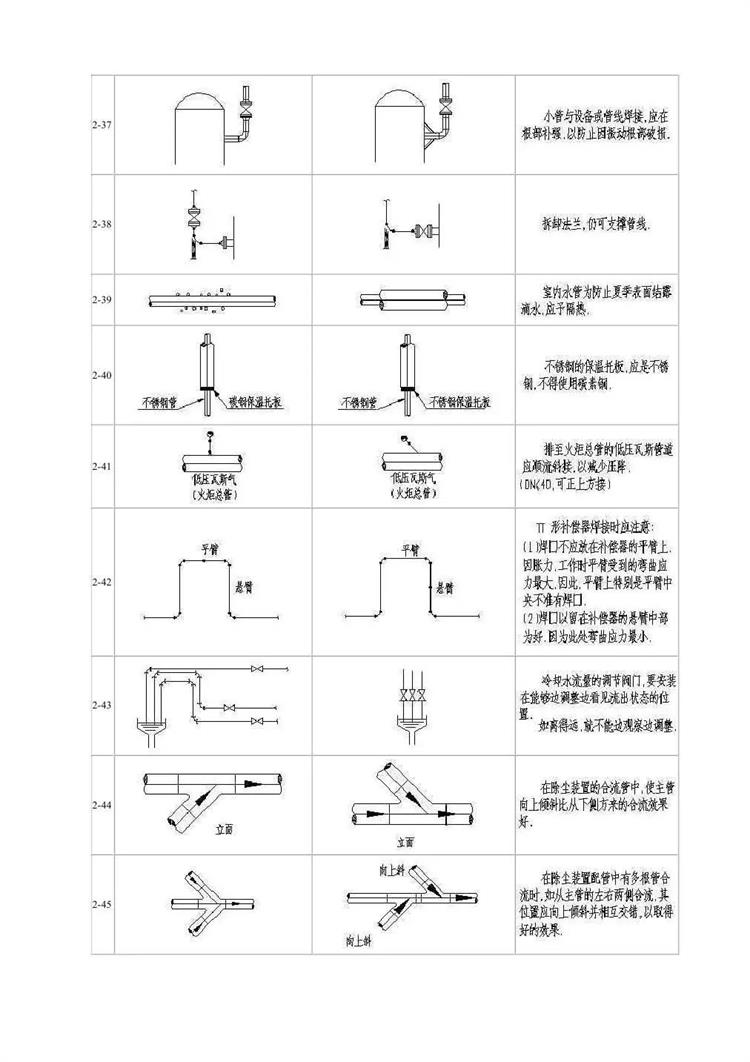

在配管設計中經常由于設計人員的疏忽和經驗不足缺乏認真考慮造成管道布置不合理，操作檢修不便，外表不美觀。為提高設計質量，減少常識性錯誤的發生，以節省設計，校對，審核的時間，現將管道及閥門的布置設計常見錯誤及正確形式編輯成圖表，共同分享。
